2019年12月10日0点，任天堂Switch国行版在京东、天猫、苏宁等平台正式开售，预装《新超级马力欧兄弟U 豪华版》体验版，并且标配了一款输出功率为39W的USB PD快充充电器，官方建议零售价2099元。

与此同时，任天堂Switch的相关配件也已经陆续上市，前不久充电头网就为大家分享了国行版原装充电器的拆解报告。今天我们再次拿到了另一款配件—— Switch充电支架（转轴式），下面就为大家继续带来这款配件的内部拆解。

一、任天堂Switch充电支架外观

国行版任天堂 Switch充电支架（转轴式）作为一款单独销售的配件，其采用Switch家族风格的包装盒，正面印有产品的外观图，整体设计比较简约。

包装盒的背面为产品的使用示意图。上面的信息显示，这款产品可以无节点调整转轴角度，并且可以让用户一边充电，一边玩游戏。

包装盒底部印着产品的厂商信息。厂商名称：任天堂株式会社；进口经销商：腾讯科技（深圳）有限公司。

包装盒内除了充电支架之外，还有说明书、产品须知、保修卡等。

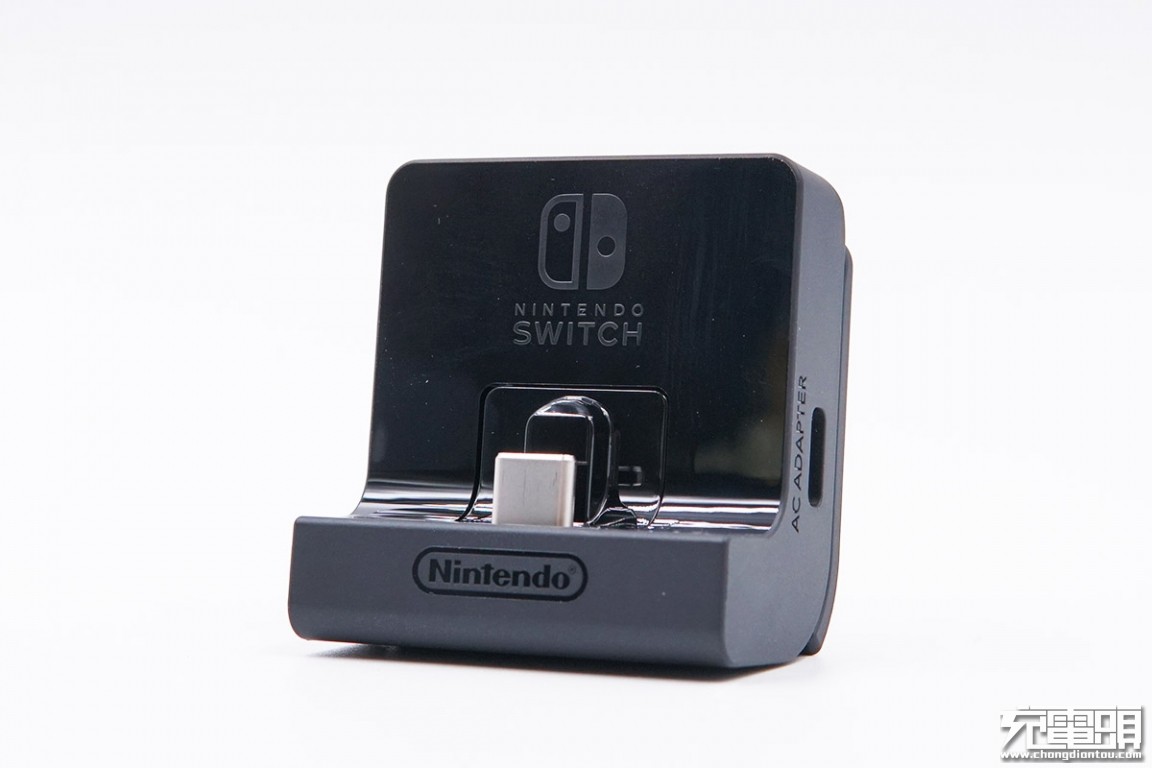

任天堂 Switch充电支架（转轴式）采用纯黑色外观，正面采用亮面烤漆处理，非常光滑，其他几个面均为哑光处理，不容易被刮花。正面印着品牌的图形logo以及文字logo，此外底座位置还有一个USB-C公头。USB-C公头相对于外壳而言是独立可调节的，比较灵活，避免设备放上去后，因角度不对损坏接口。

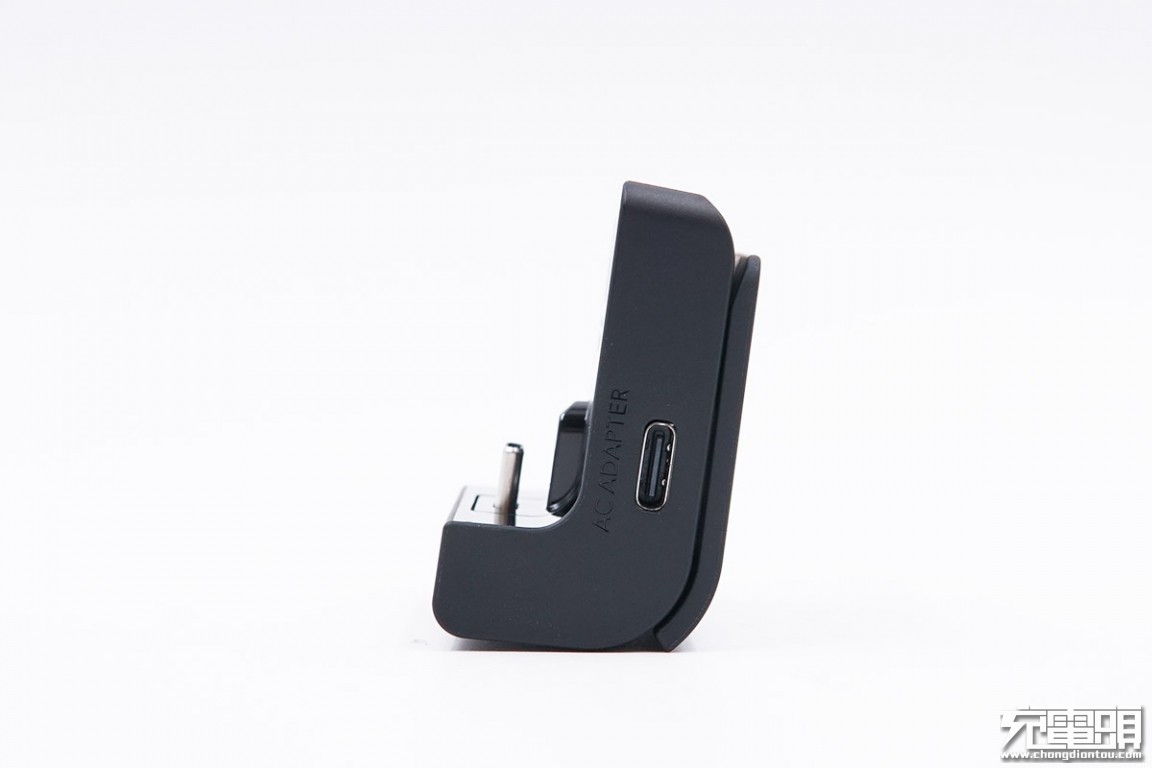

从侧面来看，整个产品呈“J”字形，侧面设有一个USB-C接口母座，并标注了AC ADAPTER的字样，提醒用户这个接口用来连接充电器。

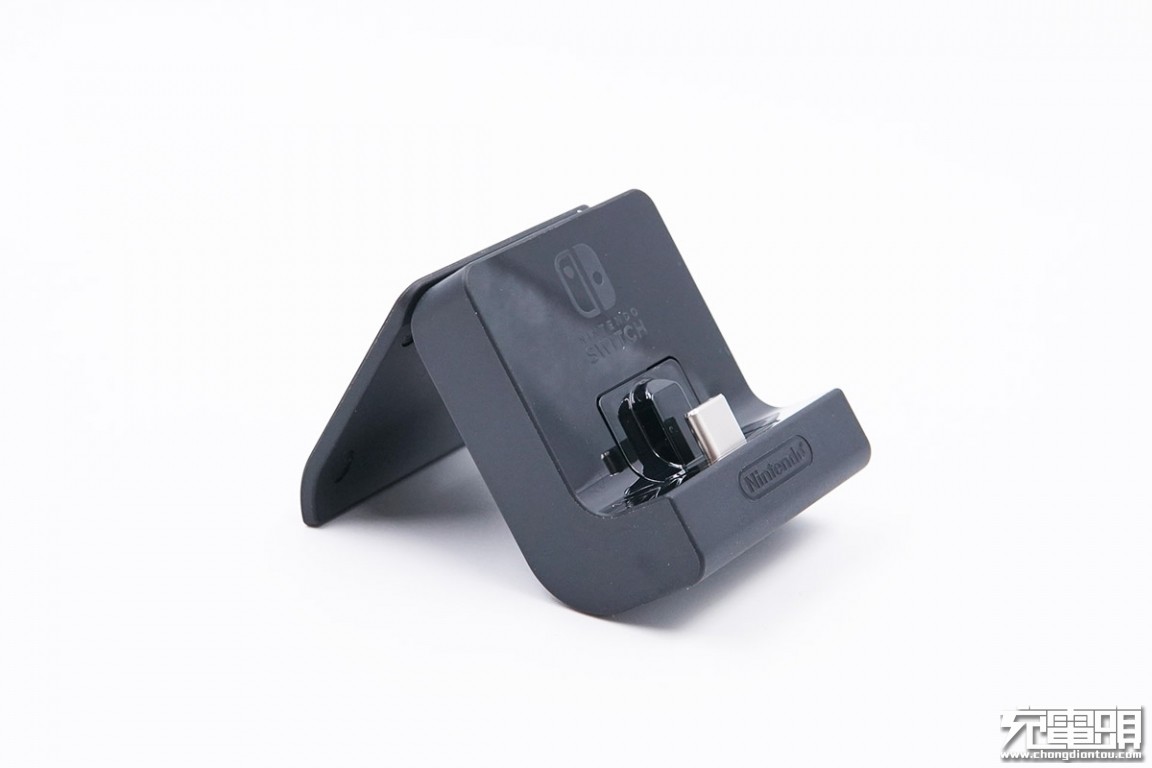

产品由两部分组成，前半部分用于固定和连接Switch主机，后半部分为主要起到支撑的作用。

前后两部分之间采用铰链连接，角度可以根据用户的使用习惯调整。此外，在前半部分的底部贴有两块硅胶材质的防滑垫，起到更好的防滑效果。

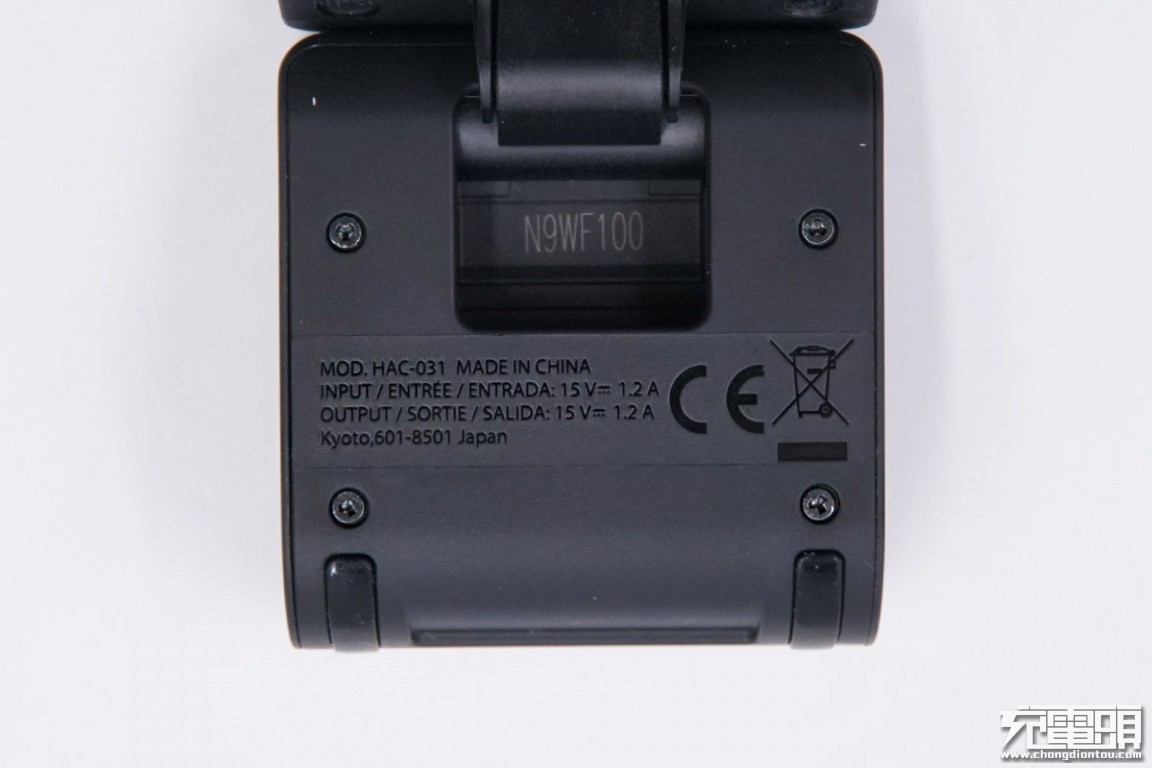

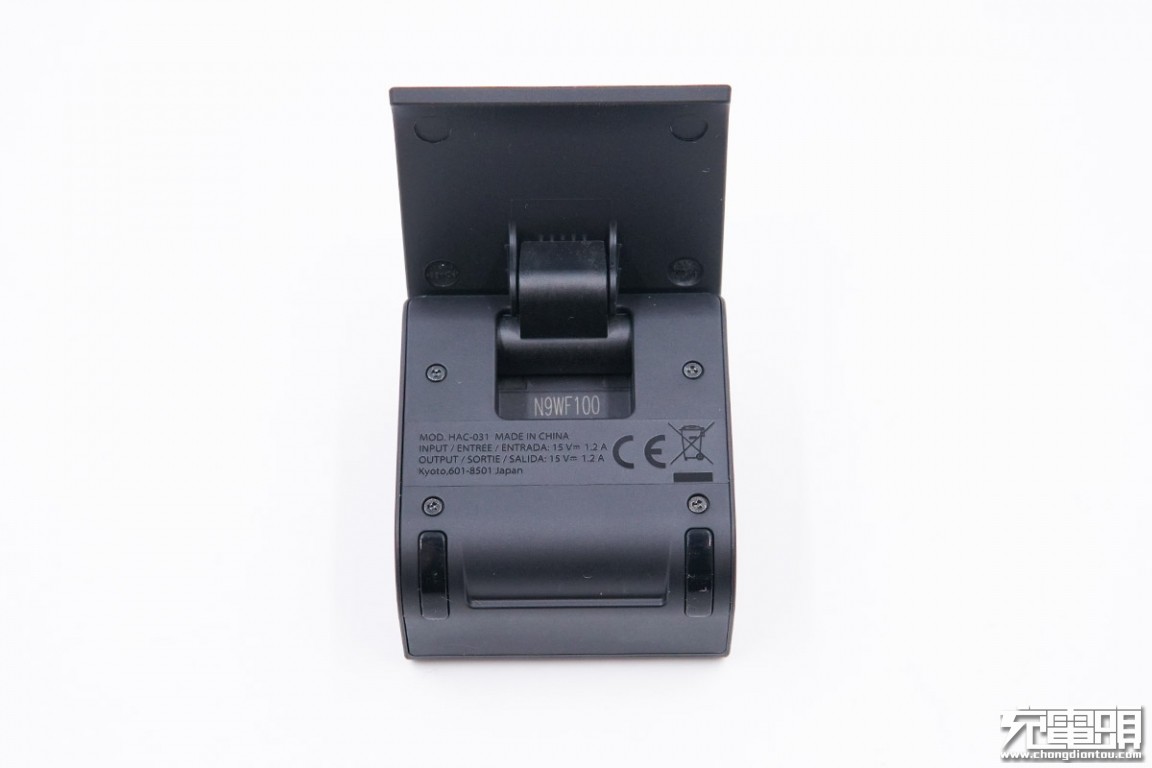

支架的背面印着产品的参数信息，产品型号：HAC-031；输入和输出均为15V/1.2A；产品已经通过了CE认证。

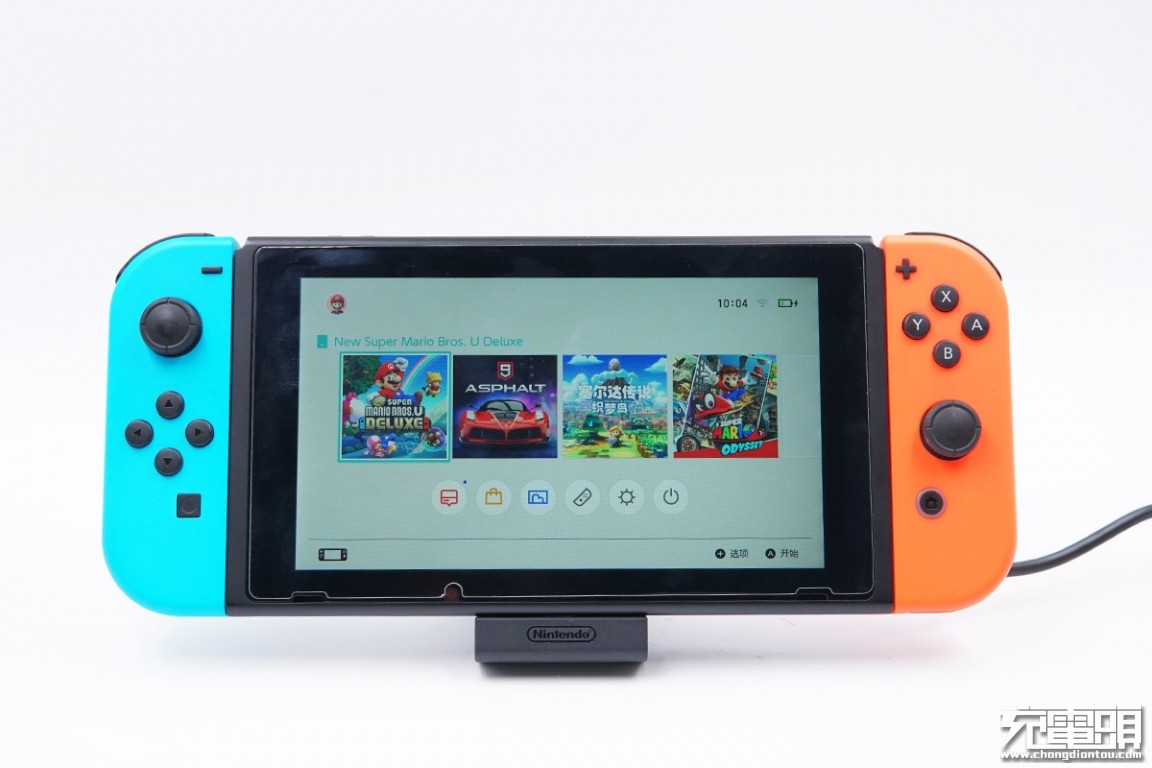

充电支架搭配任天堂Switch使用场景正面实拍图。

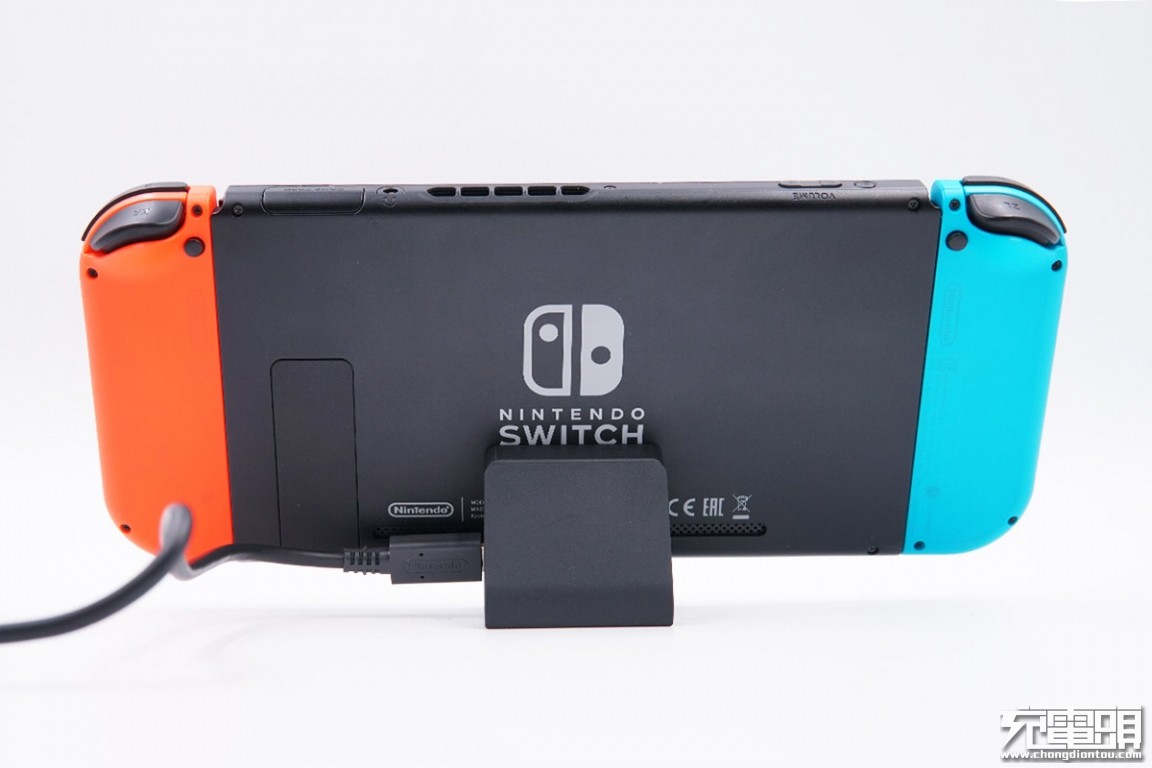

充电支架搭配任天堂Switch使用场景背面实拍图。

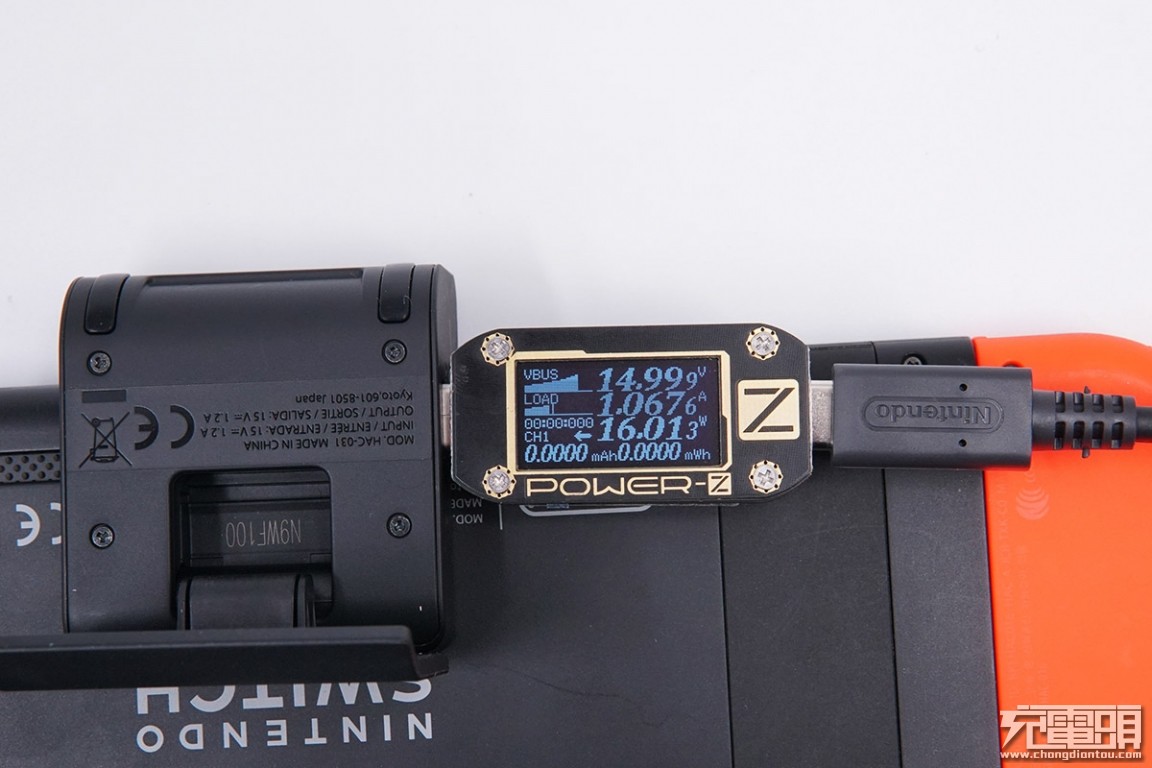

使用ChargerLAB POWER-Z KM001C测得充电电压15V，电流1.07A，充电功率16W。

二、任天堂Switch充电支架拆解

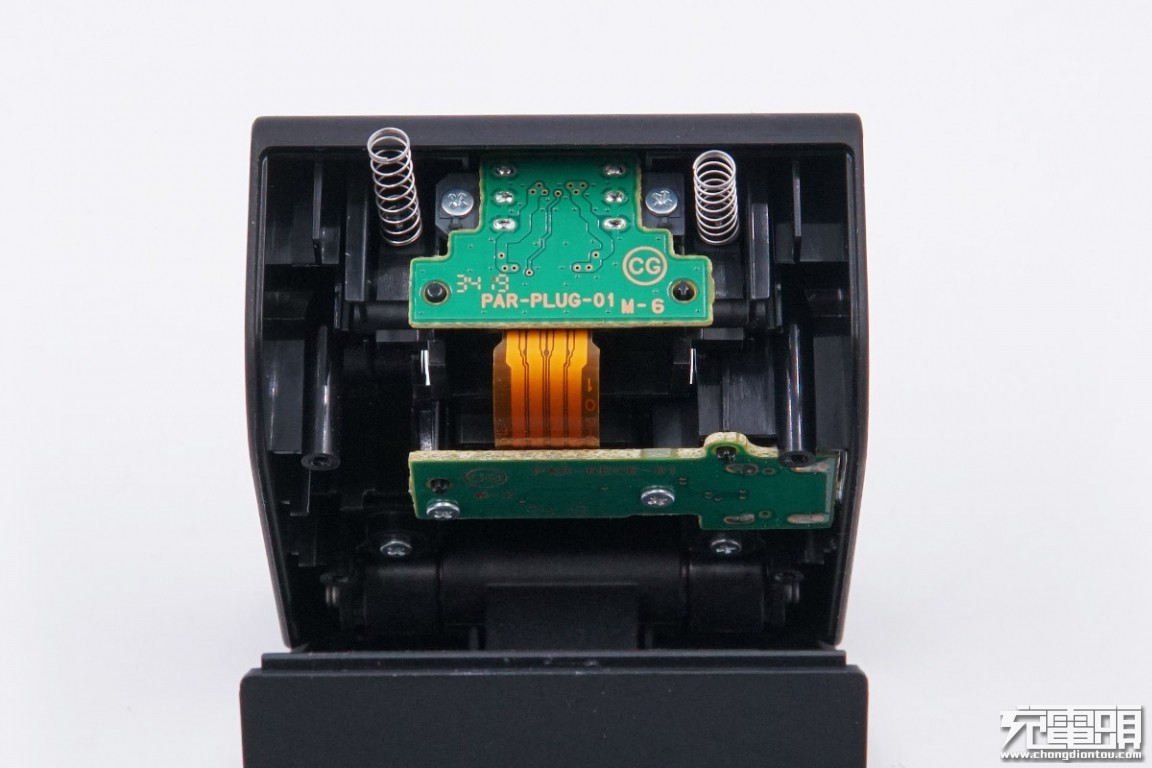

从充电支架背面拆下四颗用于外壳装配的固定螺钉，打开外壳可见内部有两块PCB板，均采用定位柱进行定位，并通过螺钉固定，两块PCB板之间通过FPC板连接。

拆下输出PCB板的固定螺钉，输出PCB板与USB-C公头模块固定在一起。左右各有一根弹簧用于给USB-C公头模块提供回弹力，在用户取下设备的时候，确保接口能够回到初始位置上。

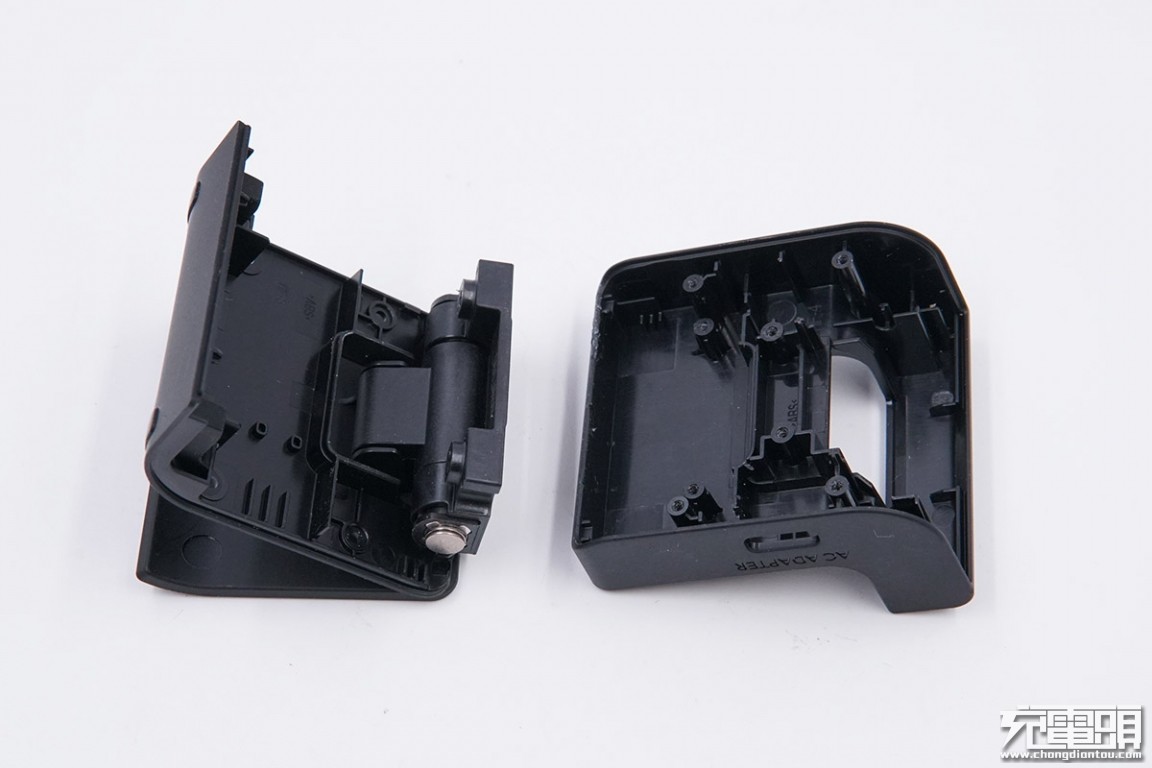

拆下PCB板之后的外壳部分。

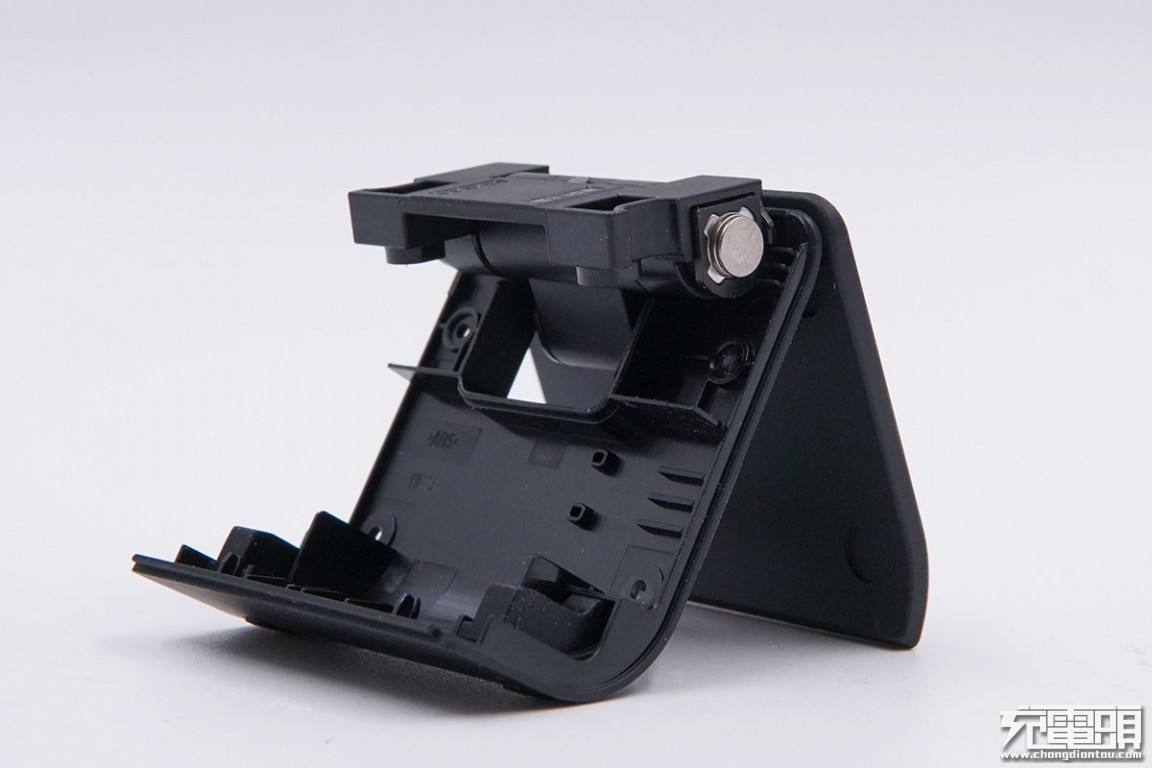

支架铰链特写。

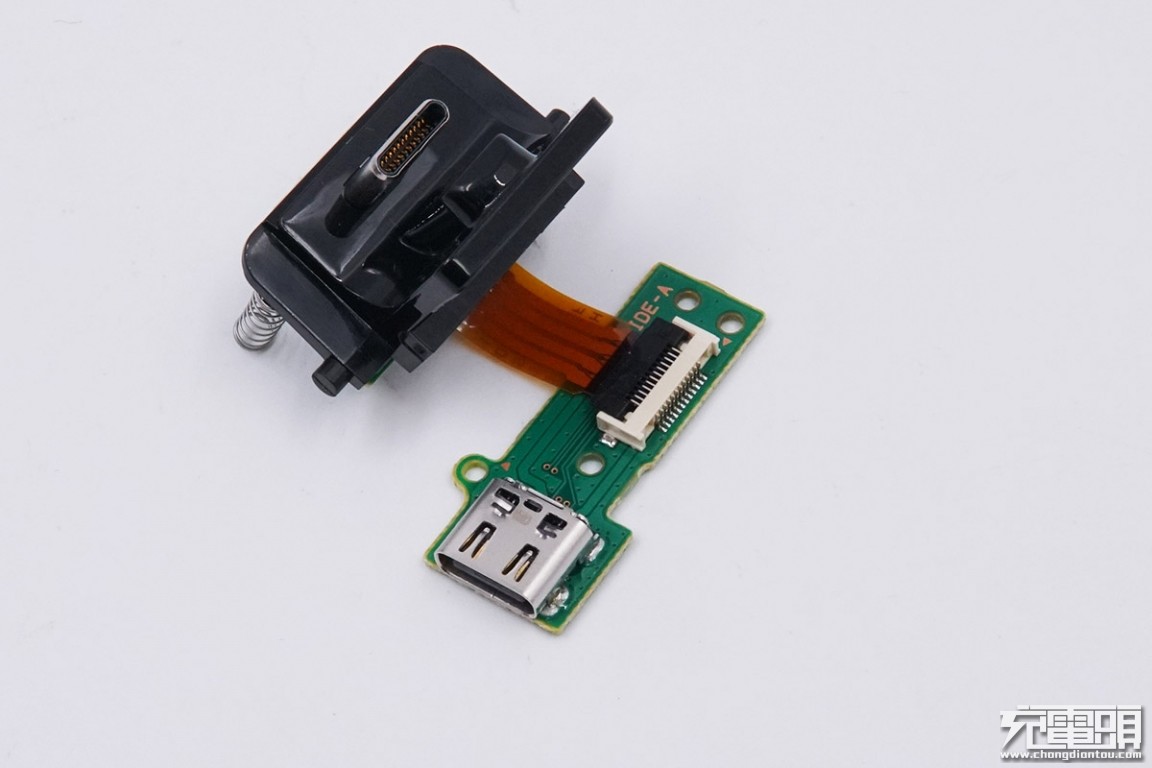

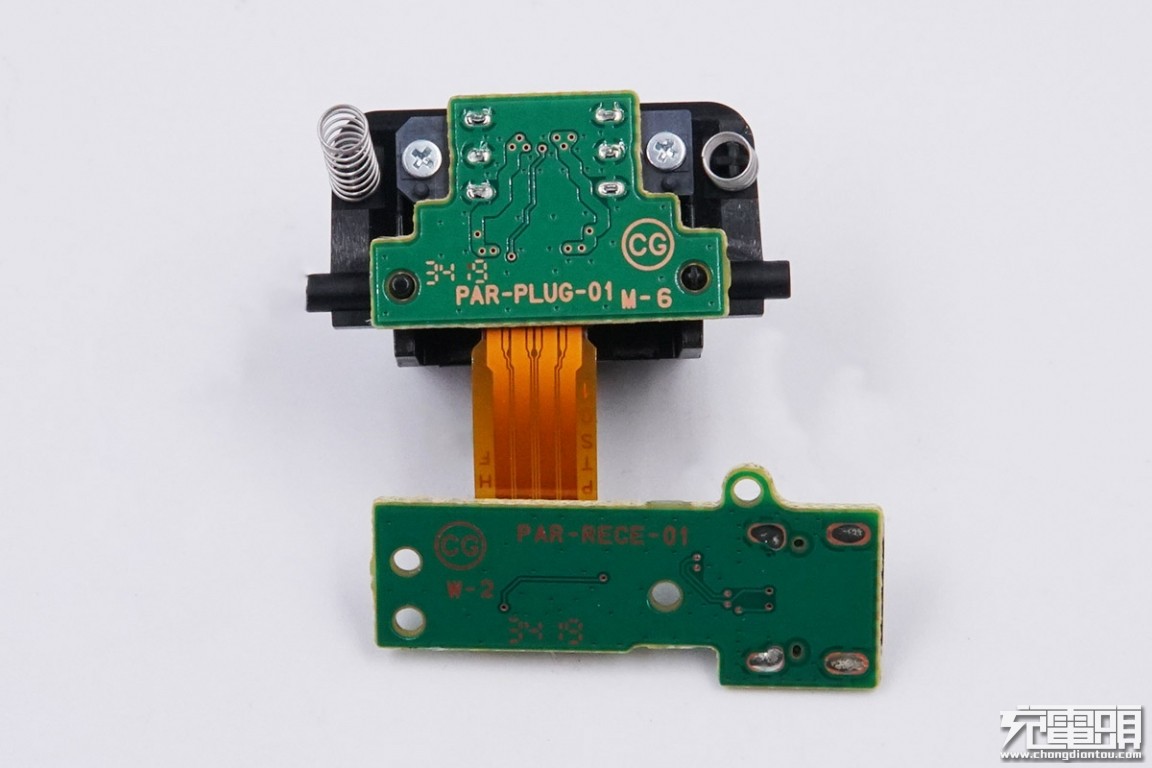

USB-C接口转接部分采用USB-C母座+USB-C公头+两块电路板+FPC等结构实现接口位置的转变。

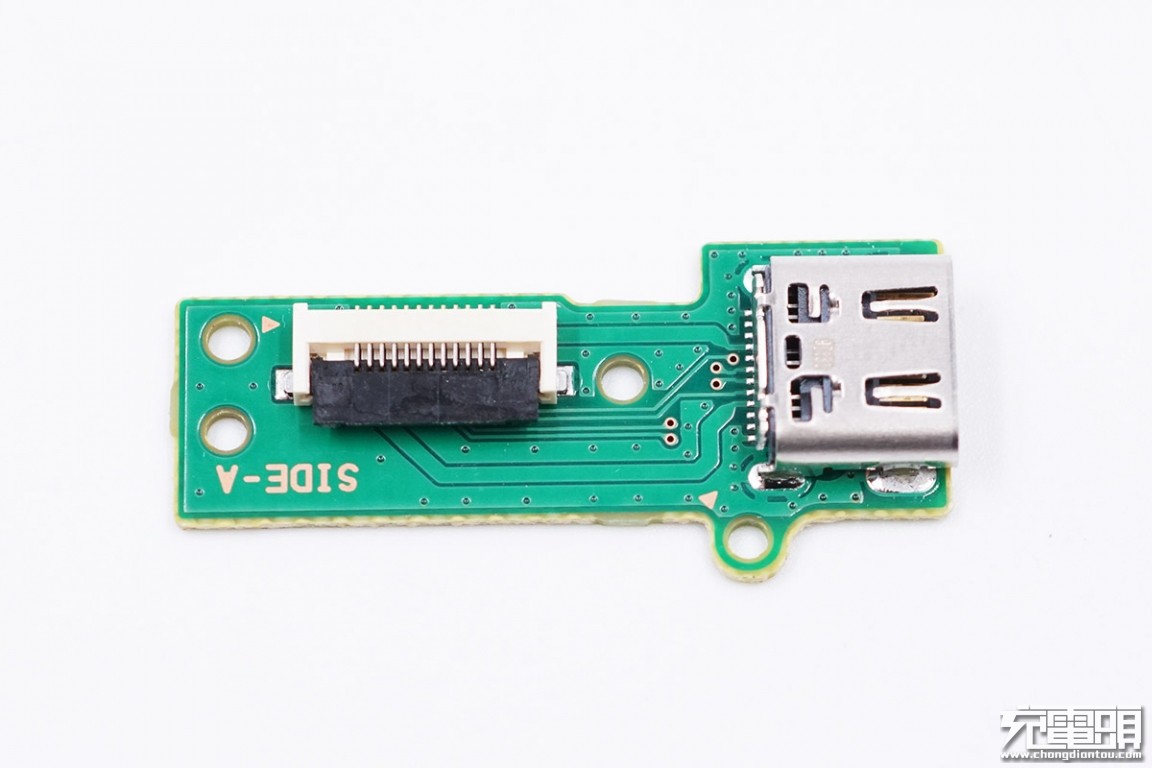

输入部分有PCB板、USB-C母座、FPC卡座组成。

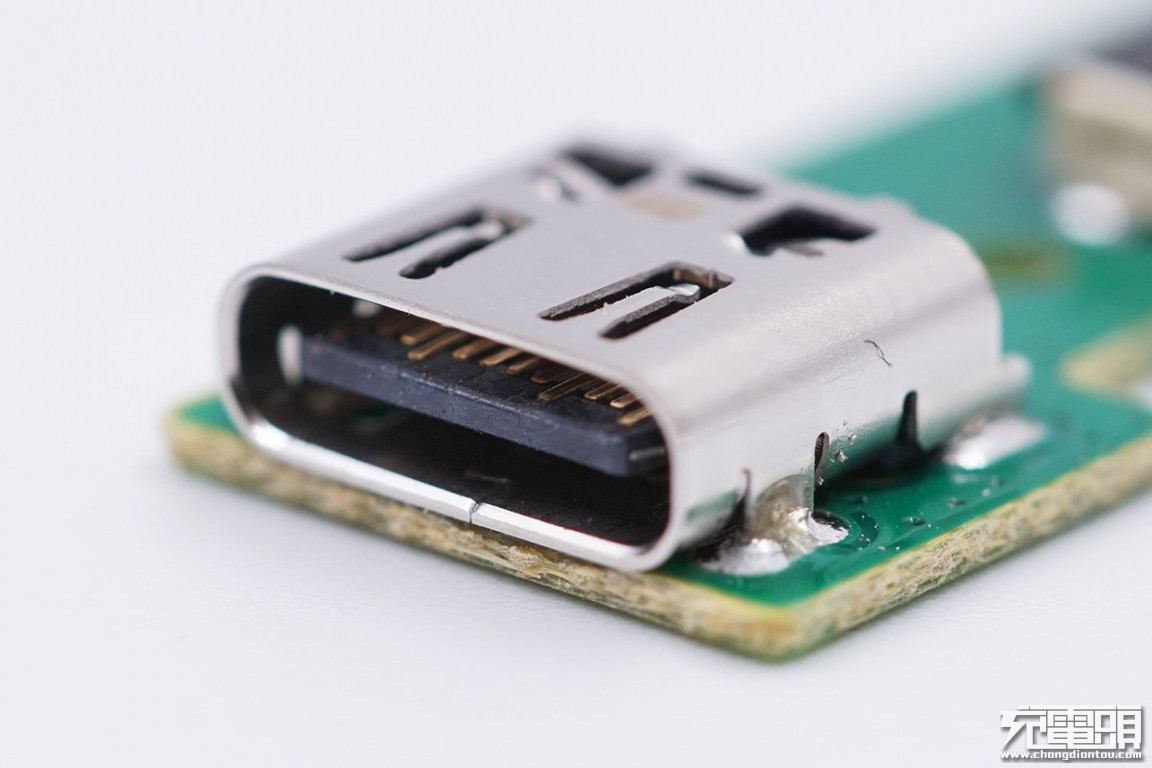

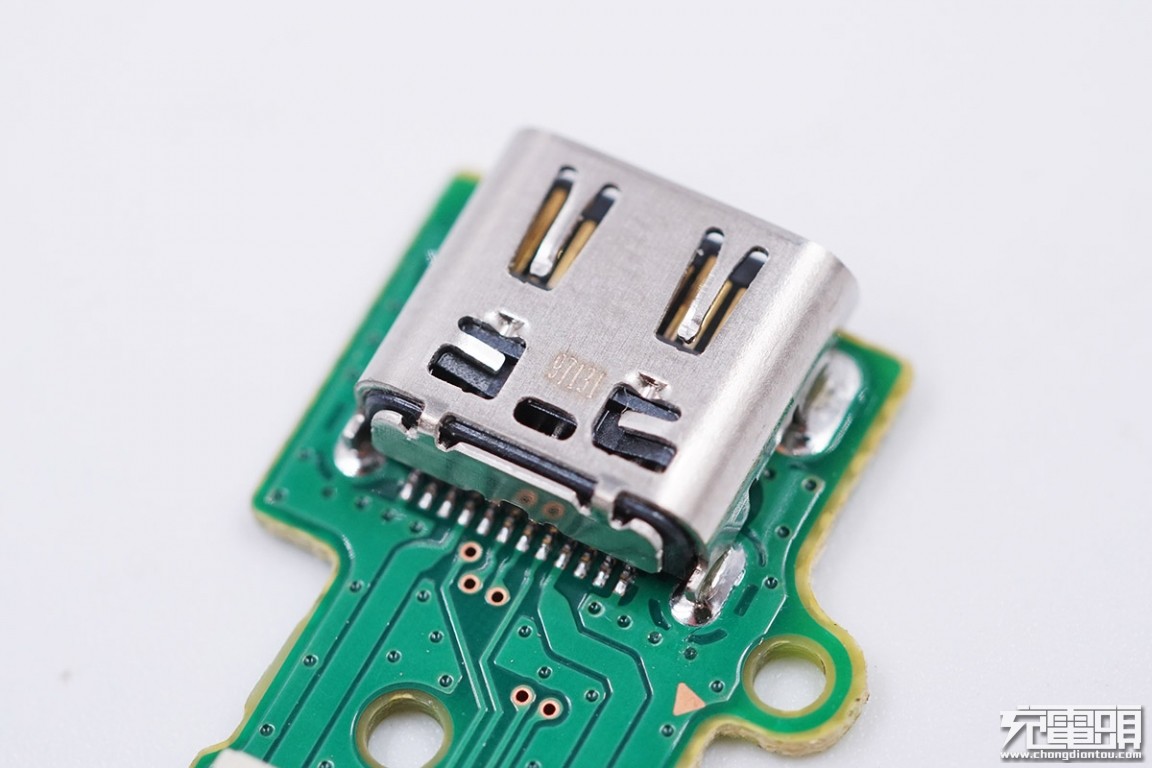

USB-C末座采用黑色胶芯，端面不露铜。

母座外壳上印有97131字样。

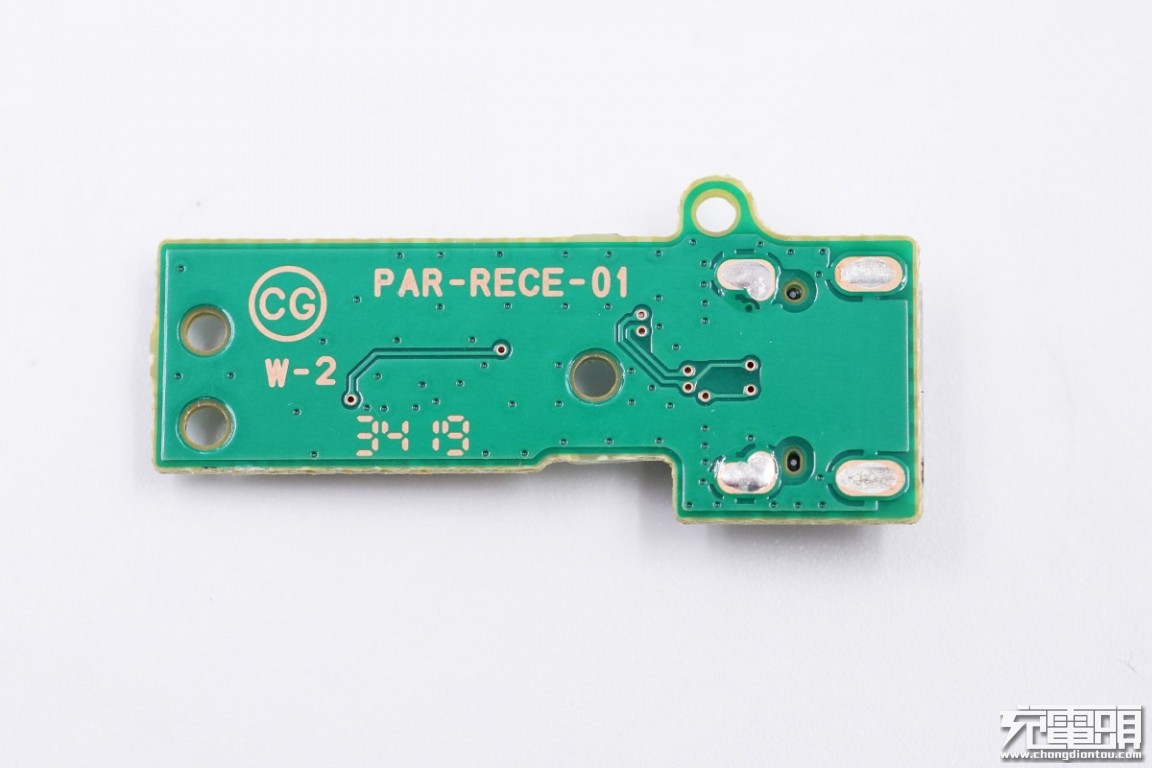

PCB板背面没有任何元器件。

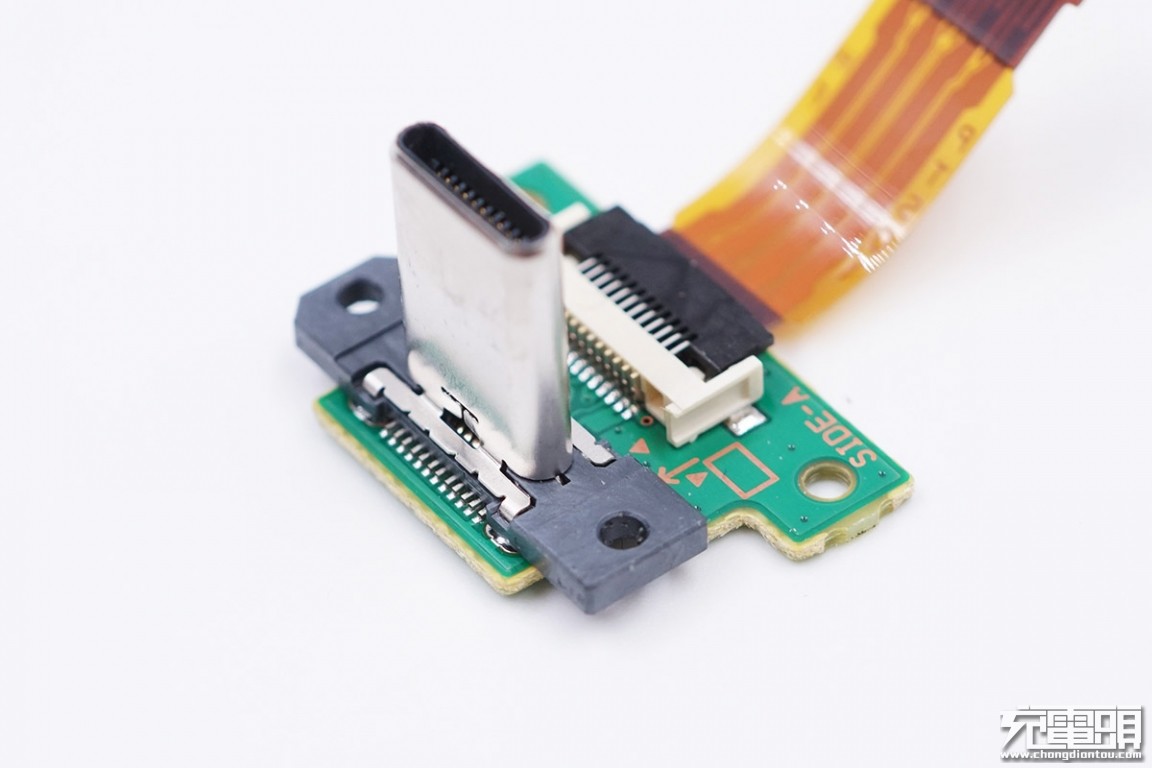

输出部分由USB-C公头、PCB板、FPC卡座组成。其中，USB-C公头为直插式设计，有别于常见的连接器。

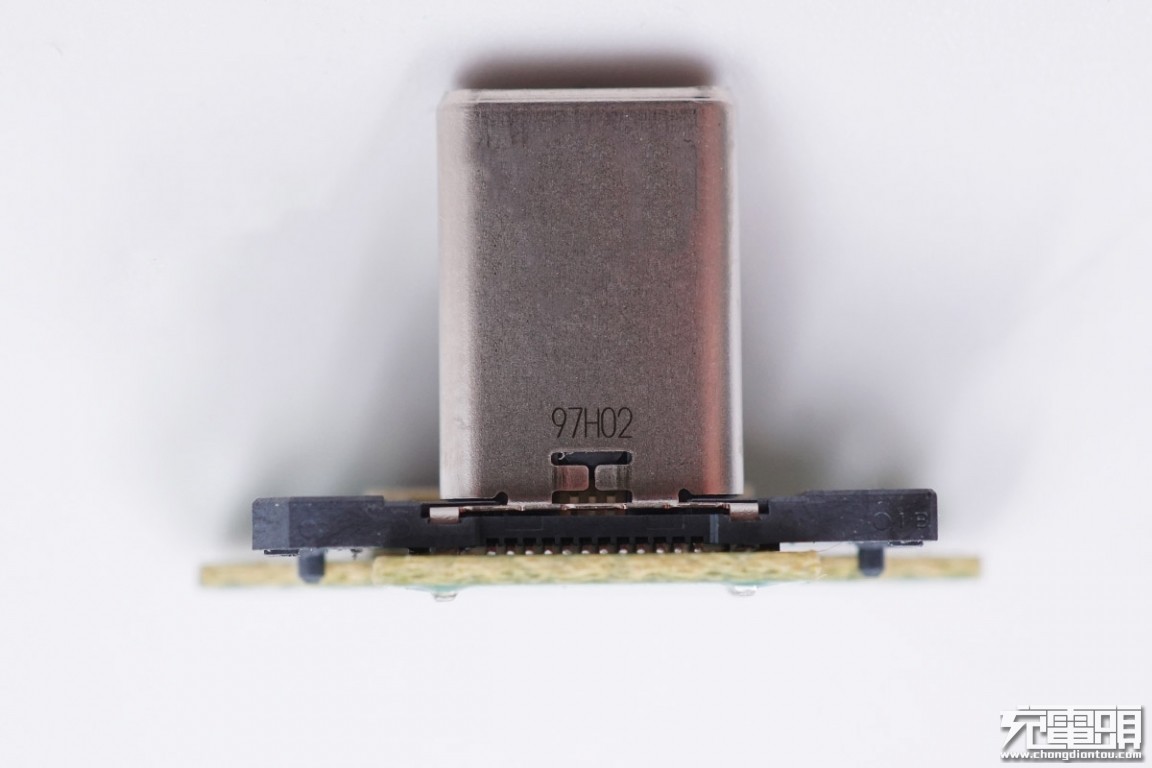

USB-C接口丝印97H02。

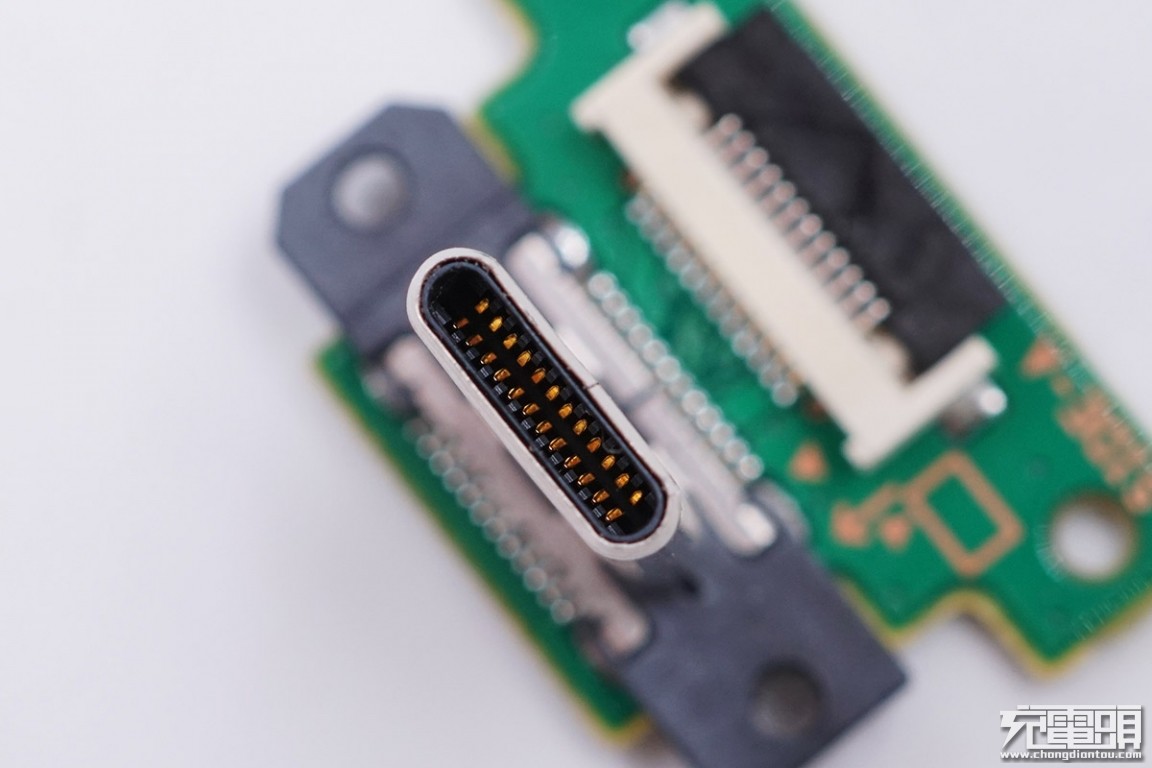

接口内部为满Pin设计。

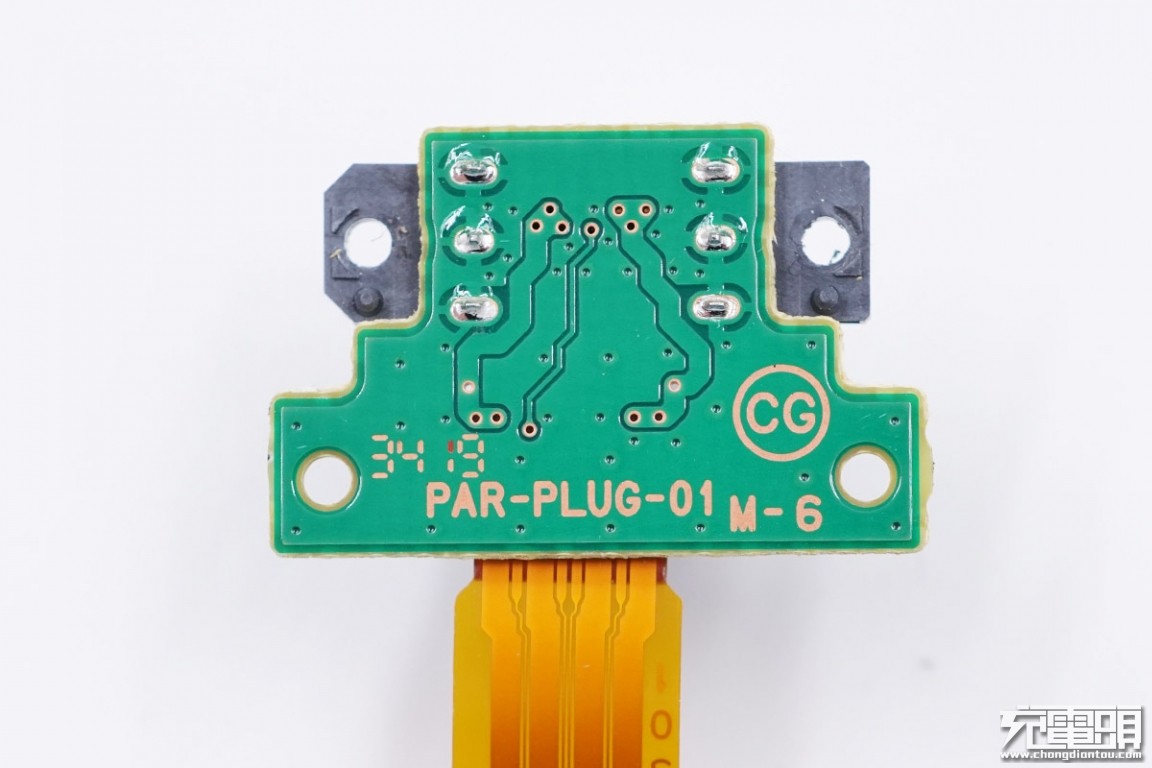

这款PCB背面同样没有任何元器件。

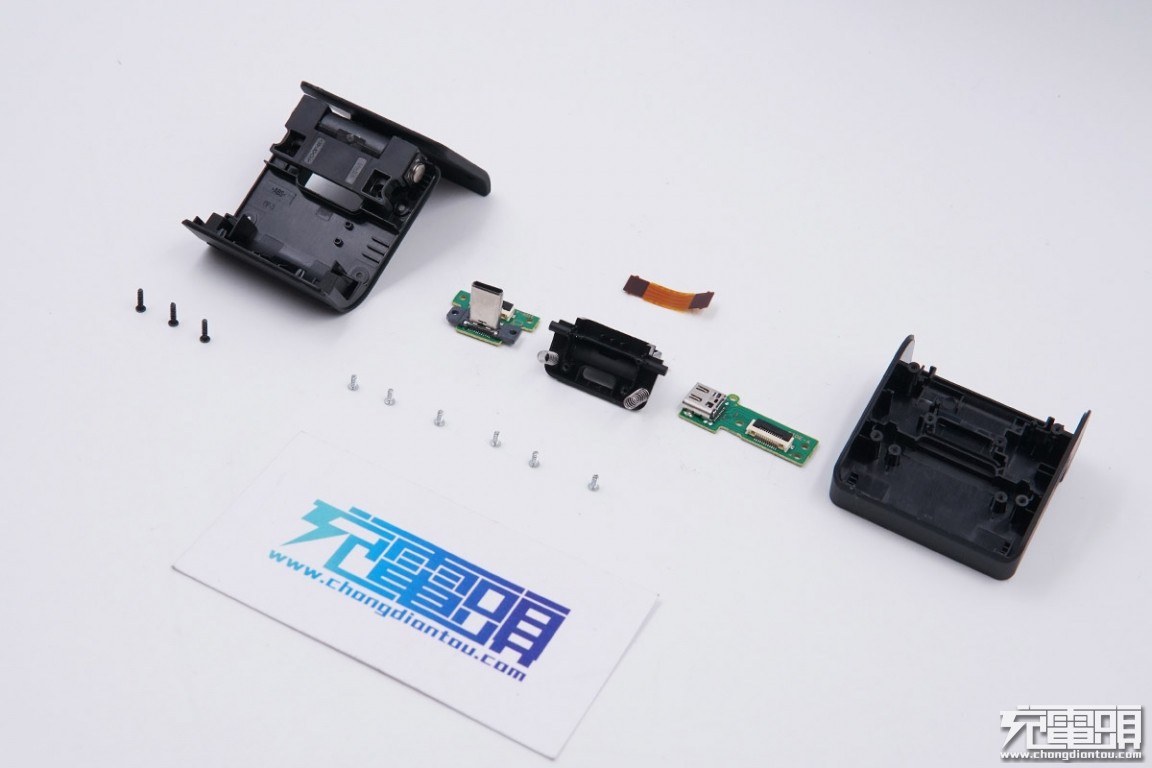

充电支架全部拆解完毕。

充电头网拆解总结

这款Switch充电支架采用全黑色外观设计，PC材质外壳，产品整体比较轻巧。产品正面为亮面处理，看起来比较精致，四周为哑光处理，使用过程中不易被刮花。USB-C公头采用活动设计，可以灵活调整角度，避免损坏设备的充电接口；在不使用的时候USB-C公头还可自动归位，防止内部进灰；除了作为Switch的充电支架外，还可用于USB-C耳机口手机等小体积数码产品。

充电头网通过拆解了解到，这款支架内部电路部分较为简单，主要由两款PCB板、两个接口以及一块PFC组成转接模块。转轴部分采用可以无节点调节的铰链，确保可以根据用户的使用场景调整角度，提升使用体验。
